Beskrivning

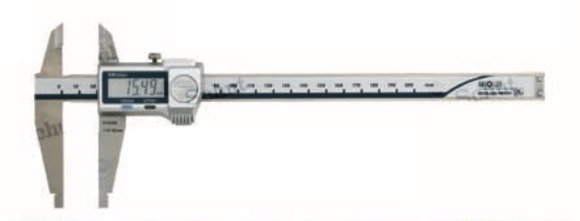

Mitutoyo Absolute Digimatic verkstadsskjutmått, 0-1000 mm, noggrannhet ±0.07 mm (Serie I, utan mätknivar) är det grovramars-digitala skjutmåttet för verkstad och stora-detalj-inspektion där ett standard handskjutmått inte räcker till på styvhet. Serie I är parallell-käft-konfigurationen utan övre-käftens mätknivar — ren utvändig-och-invändig mätning på plan-ytade detaljer, det vanligaste användningsfallet inom fabrikation och bearbetning.
Det Absolute mätsystemet är huvudfunktionen: en roterande kapacitiv encoder behåller den absoluta nollan mot skalan även när skjutmåttet stängs av. Det klassiska inkrementella skjutmåttet kräver en avsiktlig nollställning vid varje strömcykel — det är den vanligaste källan till operatörs-introducerade avläsningsfel vid verkstadsanvändning, och Absolute eliminerar det helt. Upplösning 0,01 mm, noggrannhet ±0.07 mm över hela 0-1000 mm-området. Standardstänkskydd (ej IP67-klassad).
Verkstadsramen är betydligt styvare än motsvarande handskjutmått för att hålla den långa balken vinkelrät under operatörlast. Serie I-ramen levereras med mätyta längd A 140 mm — dimensionerad för detaljerna området kommer att användas på. Digimatic-utgångsporten för avläsningar ut till en Digimatic-kabel, USB Input Tool, eller U-WAVE trådlös sändare.
Vanliga tillämpningar: stora-bearbetade-detaljer-inspektion på ett uppritningsbord, fabriks-plåtskärnings-dimensionskontroll, svetsmonterings utvändig-dimension-mätning under montering, bearbetad-hus OD-verifiering före bearbetning, och direkt inmatning till en Digimatic-datalogger under rutinmässig kvalitetskontroll-sampling.
Egenskaper
- Mitutoyo Absolute Digimatic verkstadsskjutmått (Serie I, utan mätknivar)
- Område 0-1000 mm, noggrannhet ±0.07 mm
- Upplösning 0,01 mm, direkt digital avläsning
- Absolute mätsystem — bevarar nollan över strömcykler
- Mätyta längd A 140 mm
- Tung verkstadsram — styvare än ett handskjutmått
- Digimatic-utgångsport för kabel / U-WAVE dataöverföring
- Skyddsklass: –
Specifikationer
| Tillverkare | Mitutoyo |
|---|---|
| Serie | Absolute Digimatic (verkstad, Serie I — utan knivar) |
| Typ | Digitalt verkstadsskjutmått |
| Mätområde | 0-1000 mm |
| Noggrannhet | ±0.07 mm |
| Upplösning | 0,01 mm |
| Mätyta längd A | 140 mm |
| Skyddsklass | – |
| Artikelnummer | 64-550207 |
Kompatibla tillbehör
64-102730 U-WAVE trådlös sändare (IP67) för kabellös Digimatic-dataöverföring. 64-102791 U-WAVE datakabel. 64-105662 / 64-105663 Digimatic datakabel (1 m / 2 m). 64-106380 USB Input Tool Direct kabel (2 m). Batteri typ V357 (artikel 64-836535).
