Beskrivning

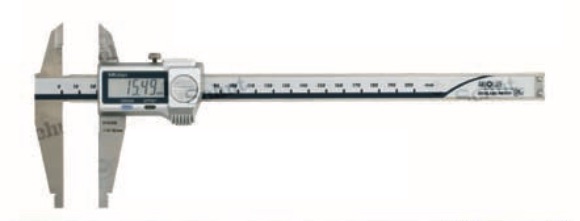

Mitutoyo Absolute Digimatic verkstadsskjutmått, 0-500 mm med mätknivar för utvändiga mätningar, noggrannhet ±0.06 mm (Serie II) är det grovramars-digitala skjutmåttet för utsides-kant-arbete på upphöjda detaljer, smala ribbor och spår på flänsytor — fall där standard parallella käftar inte kan nå detaljkanten. Övre-käftens mätknivar är slipade till en fin egg på utsides-vända ytan, vilket låter skjutmåttet greppa OD av en smal bock, flanken av en upphöjd ribba, eller den yttre väggen av en slits-detalj där plana käftar antingen skulle glida eller missa geometrin helt.
Det Absolute mätsystemet är huvudfunktionen: en roterande kapacitiv encoder behåller den absoluta nollan mot skalan även när skjutmåttet stängs av. Det klassiska inkrementella skjutmåttet kräver en avsiktlig nollställning vid varje strömcykel — det är den vanligaste källan till operatörs-introducerade avläsningsfel, och Absolute eliminerar det helt. Upplösning 0,01 mm, noggrannhet ±0.06 mm över hela 0-500 mm-området. Standardstänkskydd (ej IP67-klassad).
Den utvändiga-kniv-geometrin (Serie II) är vad som differentierar denna från knivlös Serie I och invändigt-kniv (III) varianter. Knivmått: längd A 150 mm och längd B 56 mm. Verkstadsramen är betydligt styvare än ett handskjutmått. Digimatic-utgångsporten för avläsningar ut till en Digimatic-kabel, USB Input Tool, eller U-WAVE trådlös sändare.
Vanliga tillämpningar: utvändigt-kniv-mätning av en smal bock på en gjutnings-fläns, upphöjd-ribba-bred på en tillverkad konsol, exterior-detalj-dimension på en detalj utan parallell-käft-åtkomst, och direkt inmatning till en Digimatic-datalogger under rutinmässig kvalitetskontroll-sampling.
Egenskaper
- Mitutoyo Absolute Digimatic verkstadsskjutmått (Serie II, med utvändiga mätknivar)
- Område 0-500 mm, noggrannhet ±0.06 mm
- Upplösning 0,01 mm, direkt digital avläsning
- Absolute mätsystem — bevarar nollan över strömcykler
- Knivgeometri längd A 150 mm, längd B 56 mm
- Tung verkstadsram — styvare än ett handskjutmått
- Digimatic-utgångsport för kabel / U-WAVE dataöverföring
- Skyddsklass: –
Specifikationer
| Tillverkare | Mitutoyo |
|---|---|
| Serie | Absolute Digimatic (verkstad, Serie II — utvändiga knivar) |
| Typ | Digitalt verkstadsskjutmått med utvändiga mätknivar |
| Mätområde | 0-500 mm |
| Noggrannhet | ±0.06 mm |
| Upplösning | 0,01 mm |
| Knivlängd A | 150 mm |
| Knivlängd B | 56 mm |
| Skyddsklass | – |
| Artikelnummer | 64-551204 |
Kompatibla tillbehör
64-102730 U-WAVE trådlös sändare (IP67) för kabellös Digimatic-dataöverföring. 64-102791 U-WAVE datakabel. 64-105662 / 64-105663 Digimatic datakabel (1 m / 2 m). 64-106380 USB Input Tool Direct kabel (2 m). Batteri typ V357 (artikel 64-836535).
